Elterm Zewnętrzna wężownica schładzająca Strażnik 32 kW 40/125 97°C

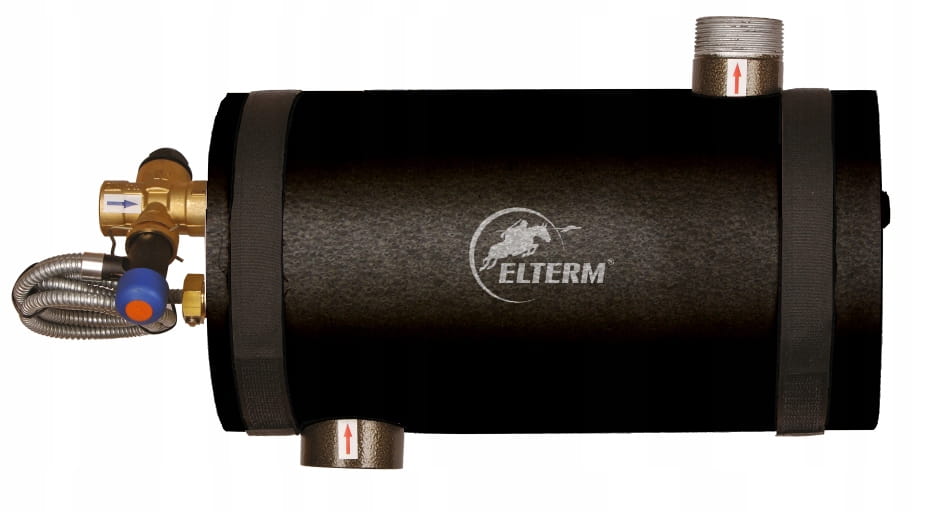

Zewnętrzna wężownica schładzająca Strażnik do 32 kW, 40/125 ocieplona EPP - 97°C

713032

Przeznaczenie:

Kotły na paliwo stałe mogą być instalowane w układach zamkniętych c.o. pod warunkiem zamontowania skutecznego urządzenia do odprowadzania nadmariu ciepła w przypadku awarii, np: braku prądu (Rozporz. Min. Infrastruktury Dz.U. z 7 kwietnia 2009 nr 56 poz. 461). Takim urządzeniem jest „Strażnik“.

Po otwarciu bezprądowego, termicznego, upustowego zaworu bezpieczeństwa STS.S (temperatura zadziałania: +97°C ±2°C lub +93°C ±2°C) - odprowadza on do kanalizacji nadmiar ciepła poprzez miedzianą wężownicę. „Strażnik“ firmy Elterm jest przeznaczony do kotłów stalowych i żeliwnych, które nie są wyposażone w urządzenie zabezpieczające (część kotłów na paliwo stałe na polskim rynku ma już wbudowane urządzenia analogiczne do „Strażnika“).

Budowa i działanie:

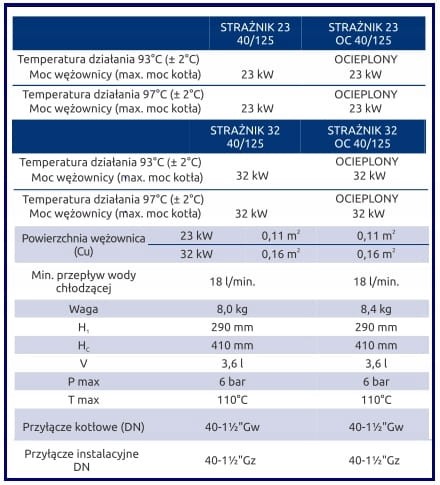

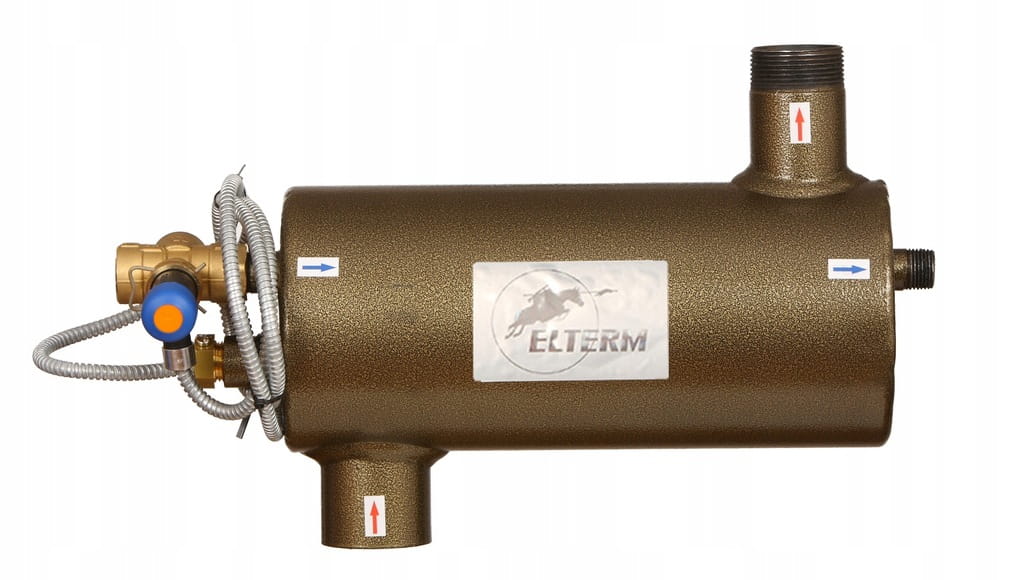

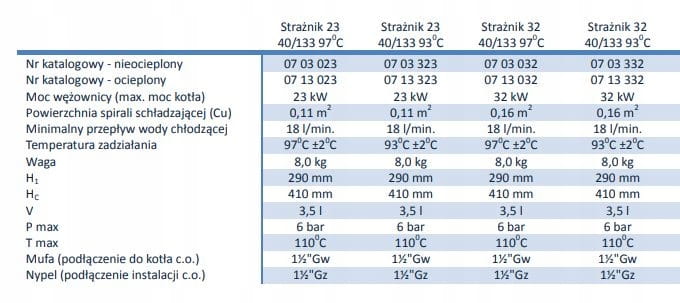

„Strażnik” jest zbudowany w formie małego zbiornika walcowego z króćcami z wewnętrzną miedzianą wężownicą schładzającą o odpowiedniej powierzchni odprowadzania ciepła (patrz tabela).

Przed wężownicą jest zamontowany termiczny upustowy zawór bezpieczeństwa STS.S ze stałą nastawą +97°C ±2°C lub +93°C ±2°C. Zawór STS.S jest urządzeniem bezprądowym.

Natychmiast po odczytaniu przez czujnik temperatury +97°C/93°C lub wyższej – całkowicie otwiera się zawór i przepuszcza wodę z wodociągu (zimną temp. ok +8°C) przez wężownicę schładzającą do kanalizacji, co stopniowo obniża temperaturę w kotle.

Montaż i eksploatacja:

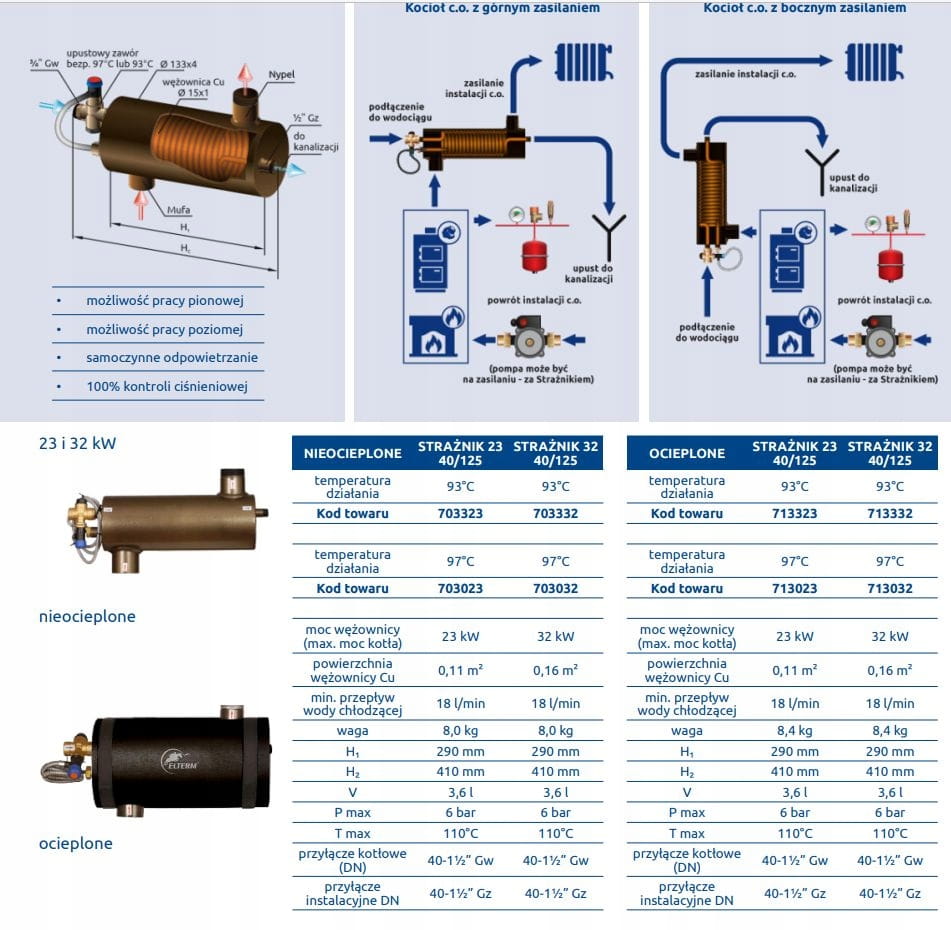

„Strażnika“ należy montować (jak na rys.) bezpośrednio na kotle, w jego najwyższym punkcie (w praktyce, najczęściej na króćcu wylotowym kotła) tak, aby zgodnie z grawitacją w urządzeniu znajdowała się woda o najwyższej temperaturze calego układu c.o. „Strażnik“ jest tak skonstruowany, że sam się odpowietrza (nie wymaga odpowietrznika w najwyższym punkcie, jego najwyższym punktem jest nypel wylotowy).

Zawór STS.S należy podłączyć na stałe do instalacji wodociągowej bez zaworu odcinającego (zawór ma złącze GW20). Zawór musi być na stałe pod ciśnieniem z wodociągu. Wylot z zewnętrznej wężownicy schładzającej (GZ15) należy podłączayć do kanalizacji.

Konserwacja:

Co najmniej raz w roku należy sprawdzić poprawne działanie zaworu przez chwilowe przyciśnięcie ręcznego wyzwalania spustu (w miejscu gdzie jest oznaczenie 97°C/93°C).

Należy również okresowo przemywać gniazdo zaworu w celu usunięcia zanieczyszczeń i osadów. Aby ręcznie wyzwolić zadziałanie zaworu i w ten sposób zrealizować czyszczenie, należy nacisnąć kilka razy przycisk na zaworze.

W przypadku wycieku wody przy zamkniętym zaworze należy wyczyścić gniazdo zaworu i zespół zamknięcia zgodnie z instrukcją obsługi WATTS Industries – wersja PL – załącznik do instrukcji.
