Sprzęgło Hydrauliczne ELTERM Ocieplone SHE-OC 70 kW 5/4"GW

kod 402070

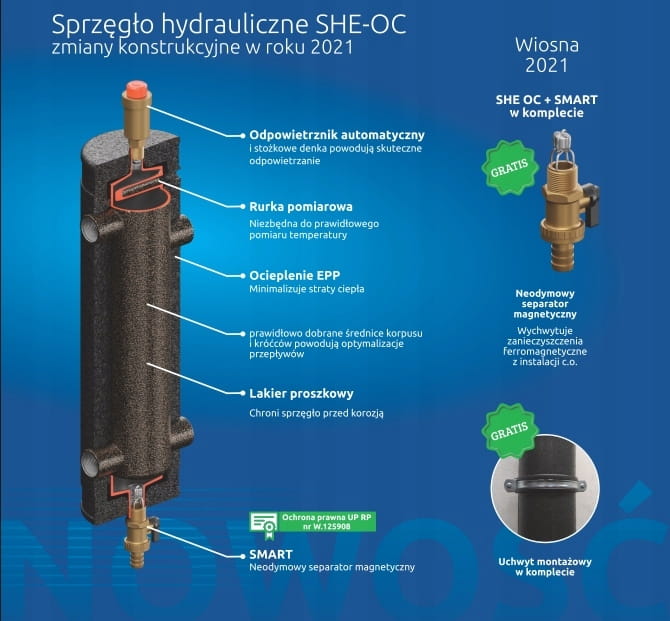

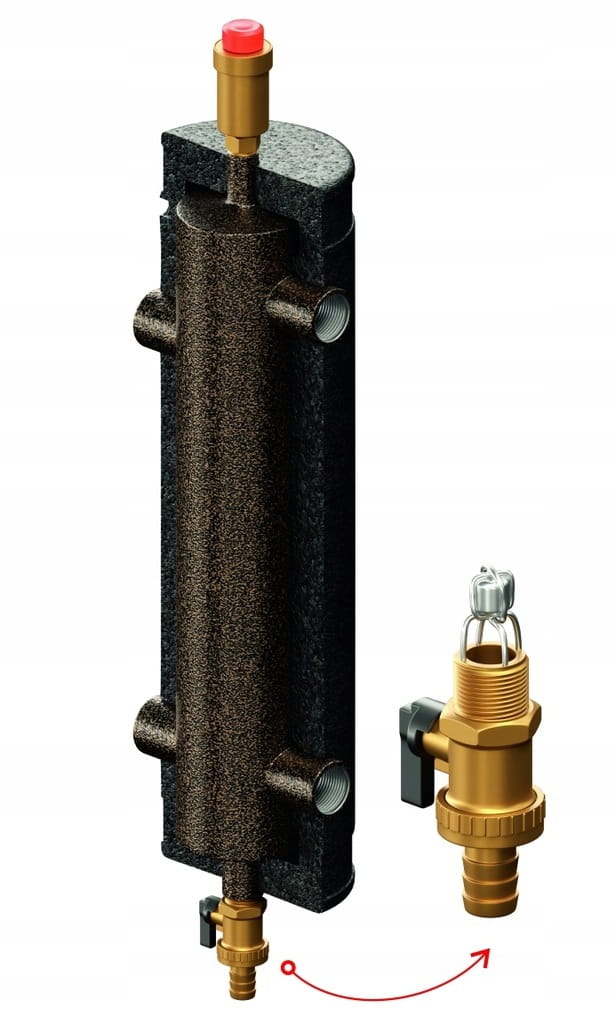

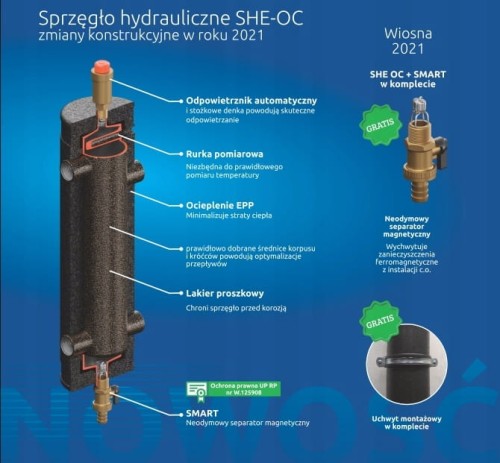

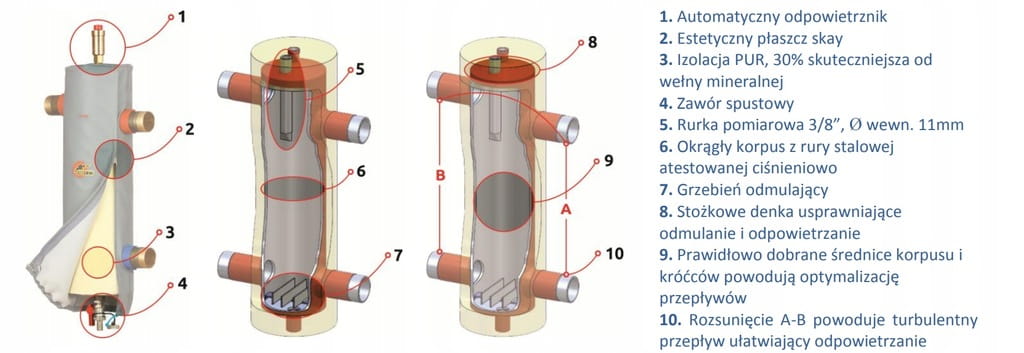

Sprzęgło hydrauliczne SHE-OC składa się z:

•  zbiornika pionowego w kształcie cylindra ze stożkowymi dennicami (łatwiejsze odpowietrzanie i odmulanie)
•  4 króćców przyłączeniowych lub flansz PN16 zależnie od wielkości;
•  górnego króćca mufowego ½’’ z zamontowanym odpowietrznikiem;
•  dolnego króćca ½’’ z zamontowanym zaworem spustowym;
•  odmulacza (wewnątrz w dolnej części sprzęgła poniżej 2 króćców przyłączeniowych współosiowych, poza wersjami;
•  rurki pomiarowej wewnątrz górnej części sprzęgła (do ewentualnego zamontowania czujnika pomiarowego);
•  wersja flanszowa: dodatkowa przegroda separacyjna pomiędzy zasilaniem i powrotem;
•  wersja SHE-SM, SHE-CD, SHE-CDI: dodatkowy neodymowy separator magnetyczny umieszczony w koszyczku zamontowanym na zaworze spustowym

DANE TECHNICZNE:

• Kod towaru: 402070.
• Max przepływ m3/h: 4,0.
• Max temperatura 110°C.
• Max moc przy Δt=15 K : do 70 kW.
• Max moc przy Δt=20 K : do 90 kW.
• Ciśnienie nominalne: 6 bar.
• H1 mm: 340.
• H2 mm: 300.
• Hc mm: 670.
• Dz mm: Ø105.
• Poj. V: 2,4 l.
• p x V (bar x l): 14,4.
• Wbudowany, opatentowany separator magnetyczny SMART.
• Odpowietrznik i zawór spustowy: w komplecie.
• Ocieplenie EPP.
• W komplecie uchwyty montażowe (wersje do 100kW)

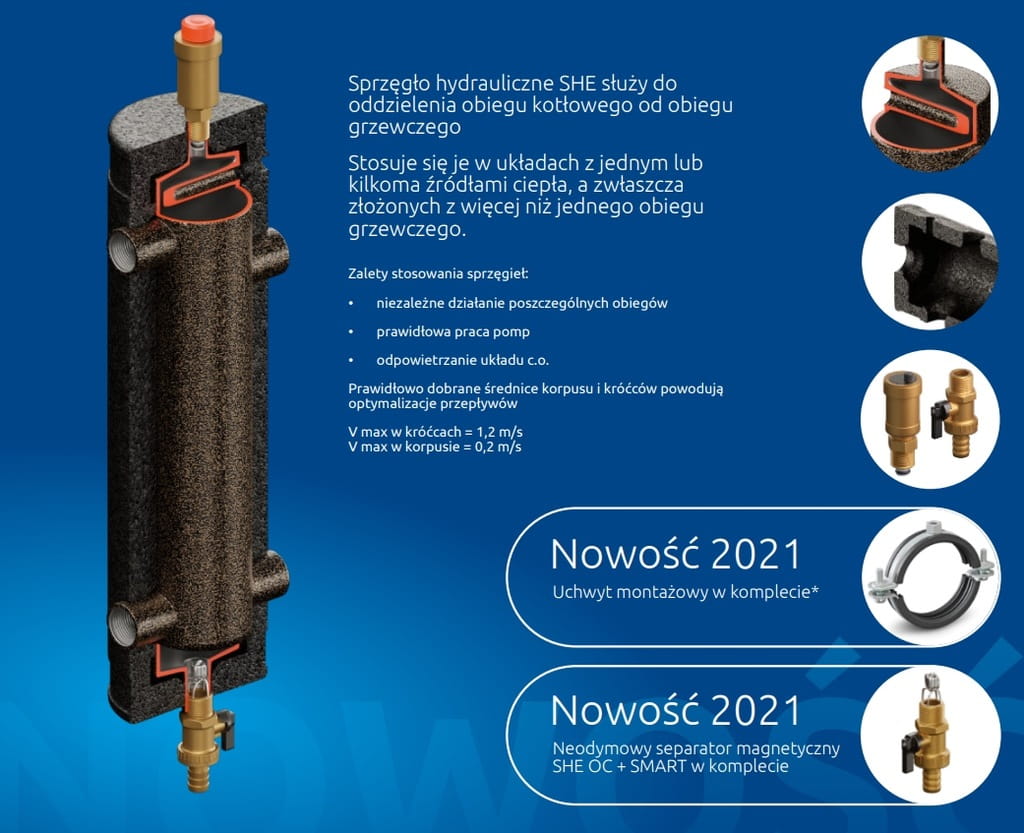

ZASTOSOWANIE Sprzęgło hydrauliczne służy do oddzielenia obiegu kotłowego od obiegu grzewczego.

• Stosuje się je w układach grzewczych średniej i dużej, składających się z jednego lub więcej kotłów, a zwłaszcza z kilku obiegów grzewczych (np. obieg ogrzewania podłogowego + obieg ogrzewania grzejnikowego + obieg ogrzewania c.w.u.). W tego typu obiegach zastosowanie sprzęgła hydraulicznego eliminuje konieczność zrównoważenia przepływów pomp – sprzęgło hydrauliczne powoduje niezależne działanie poszczególnych obiegów i niezakłóconą pracę pomp (pompy nie zakłócają się wzajemnie).
• Dodatkową funkcją sprzęgła jest odmulanie układu i odpowietrzanie.
• Sprzęgło hydrauliczne chroni kocioł przed zbyt niską temperaturą wody powrotnej (korozja niskotemperaturowa)
• Sprzęgło hydrauliczne pracuje automatycznie bez konieczności regulacji.

ZALETY STOSOWANIA SPRZĘGŁA

• Brak konieczności regulacji układu dzięki niezakłóconym przepływom pomp
• Redukcja ryzyka nieprecyzyjnego działania i zapowietrzania instalacji grzewczej
• Dużo szybsza reakcja automatyki źródła ciepła dzięki dodatkowemu obwodowi
• Dłuższa żywotność kotła na paliwo stałe - ochrona przed niską temp. wody powrotnej
• Dłuższa żywotność pomp dzięki niezakłóconej, wzajemnej ich pracy w układzie
• Zadowolenie klienta z dokładnie działającego układu grzewczego –bezcenne!

D Z I A Ł A N I E

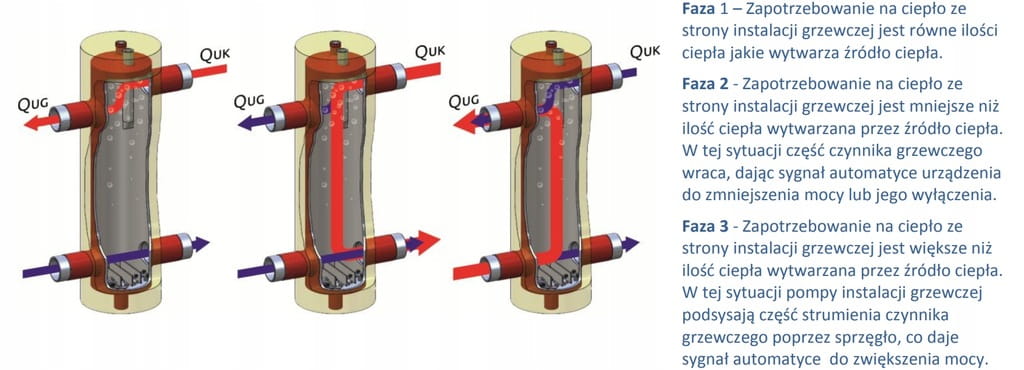

Sprzęgło hydrauliczne oddziela obieg kotłowy od obiegu grzewczego. Wyróżnia się 3 podstawowe przypadki pracy sprzęgła:

•  zapotrzebowanie na ciepło ze strony instalacji grzewczej jest równe ilości ciepła jakie wytwarza kocioł. W tej sytuacji ilość czynnika grzewczego wytwarzanego przez kocioł jest równa ilości odbieranej przez obieg grzewczy;
•  zapotrzebowanie na ciepło ze strony instalacji grzewczej jest mniejsze niż ilość ciepła wytwarzana przez kocioł (zawory termostatyczne na grzejnikach są przymknięte). W tej sytuacji część czynnika grzewczego wraca przez sprzęgło bezpośrednio do kotła i daje sygnał automatyce kotłowej do zmniejszenia mocy kotła lub jego wyłączenia;
•  zapotrzebowanie na ciepło ze strony instalacji grzewczej jest większe niż ilość ciepła wytwarzana przez kocioł. W tej sytuacji pompy instalacji grzewczej podmieszają część strumienia czynnika grzewczego poprzez sprzęgło, co daje sygnał automatyce kotłowej do zwiększenia mocy kotła.

Praca sprzęgła odbywa się automatycznie bez konieczności regulacji. Rozruch kotła odbywa się przy zamkniętym przepływie obiegu grzewczego, co powoduje ochronę kotła przed zbyt niską temperaturą wody powrotnej (ochrona przed korozją niskotemperaturową).

M O N T A Ż

• Sprzęgło hydrauliczne należy montować pionowo (odpowietrznik automatyczny musi być pionowo w górnej części sprzęgła) za pomocą śrubunków. Króćce przyłączeniowe o większym rozstawie osi (H1) służą do przyłączenia obiegu kotłowego (kocioł lub kotły) – górny jest oznaczony czerwoną strzałką „do sprzęgła”(należy zamontować go do zasilania kotła), natomiast dolny niebieską strzałką „od sprzęgła” (należy zamontować go do powrotu wody do kotła).
• Króćce przyłączeniowe do podłączenia obiegu grzewczego mają mniejszy rozstaw osi (H2).
• Górny jest oznaczony czerwoną strzałką „od sprzęgła” i należy zamontować go do zasilania obiegu grzewczego, natomiast dolny jest oznaczony niebieską strzałką „do sprzęgła” i należy zamontować go do powrotu wody z obiegu grzewczego.

E K S P L O A T A C J A

• Sprzęgło należy okresowo (najlepiej raz do roku po sezonie grzewczym) opróżniać z mułów i osadów.
• Sprzęgło odpowietrza się samo za pomocą odpowietrznika automatycznego.
• Należy utrzymywać je w czystości w stanie niezawilgoconym, unikać przecieków na połączeniach.
• Stosować wyłącznie do instalacji kotłowych i grzewczych o parametrach: mocy, przepływie czynnika grzewczego, temperaturze maksymalnej, ciśnieniu maksymalnemu nie przekraczających parametrów podanych w karcie katalogowej sprzęgła.

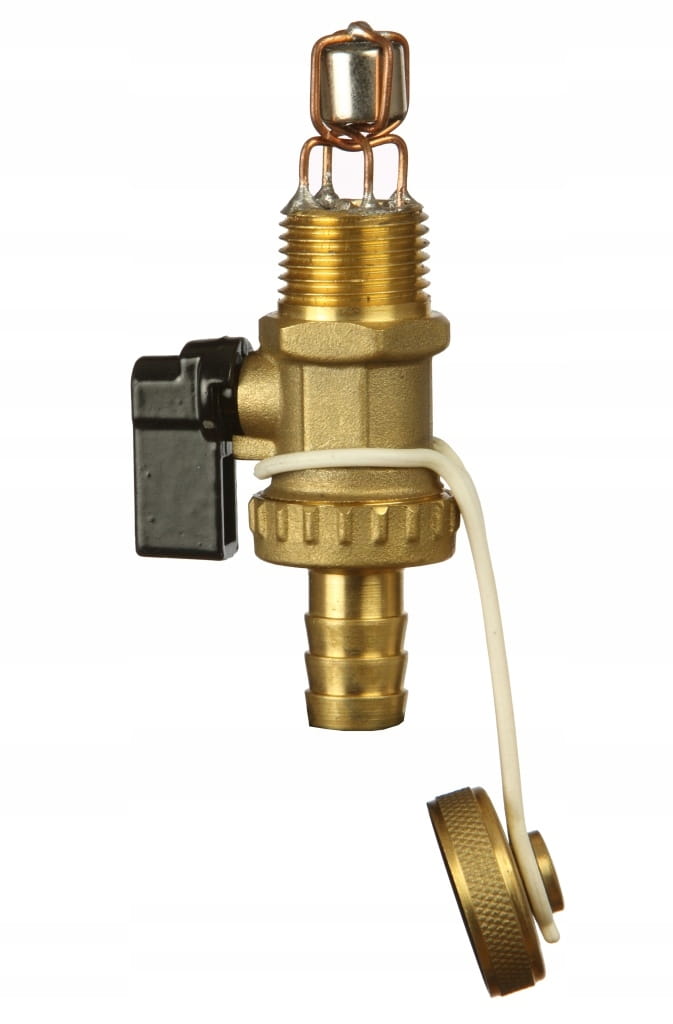

Neodymowy separator magnetyczny (Smart)

• Niedroga i skuteczna ochrona przed zanieczyszczeniami metalicznymi
• Innowacyjne rozwiązanie potwierdzone patentem
• 4-krotnie większa siła przyciągania w porównaniu ze zwykłym magnesem

Separator składa się z magnesu neodymowego oraz metalowego koszyczka utrzymującego ten magnes.

Zanieczyszczenia ferromagnetyczne stanowią według badań od 50% do 80% wszystkich zanieczyszczeń groźnych dla instalacji wodnych c.o., szczególnie układów wyposażonych w pompy elektroniczne oraz zawory w układach pompowych, kotłach c.o. itp.

Smart umieszczony może być w dowolnym elemencie instalacji grzewczej zamiast istniejącego już zaworu spustowego.

Stan zabrudzenia łatwo sprawdzić otwierając zawór – w przypadku braku lub małego przepływu – wymagane jest czyszczenie.
