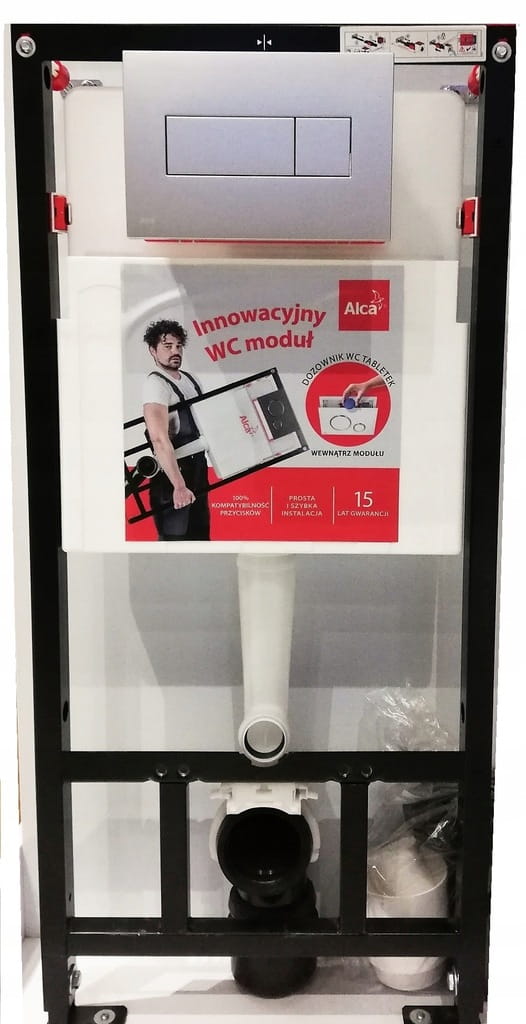

Stelaż do WC podtynkowy do suchej zabudowy karton

ZASTOSOWANIE:

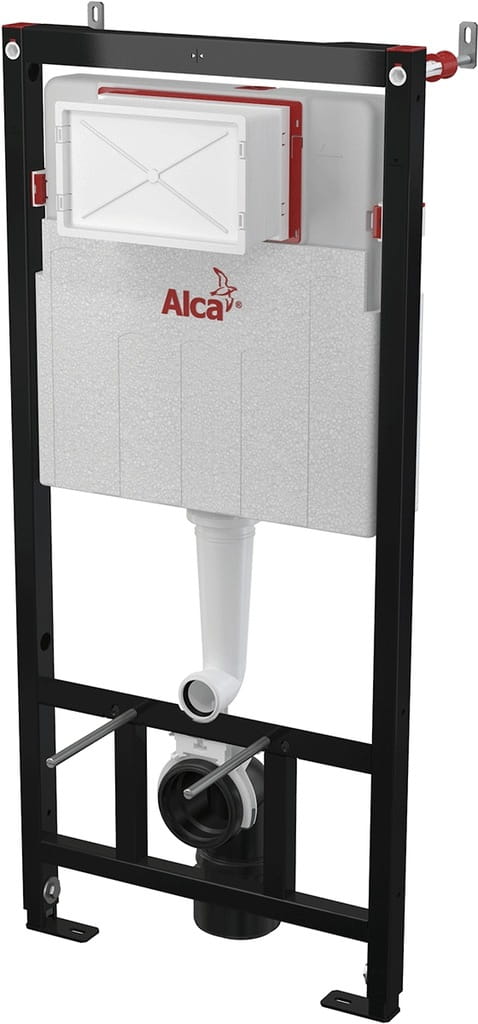

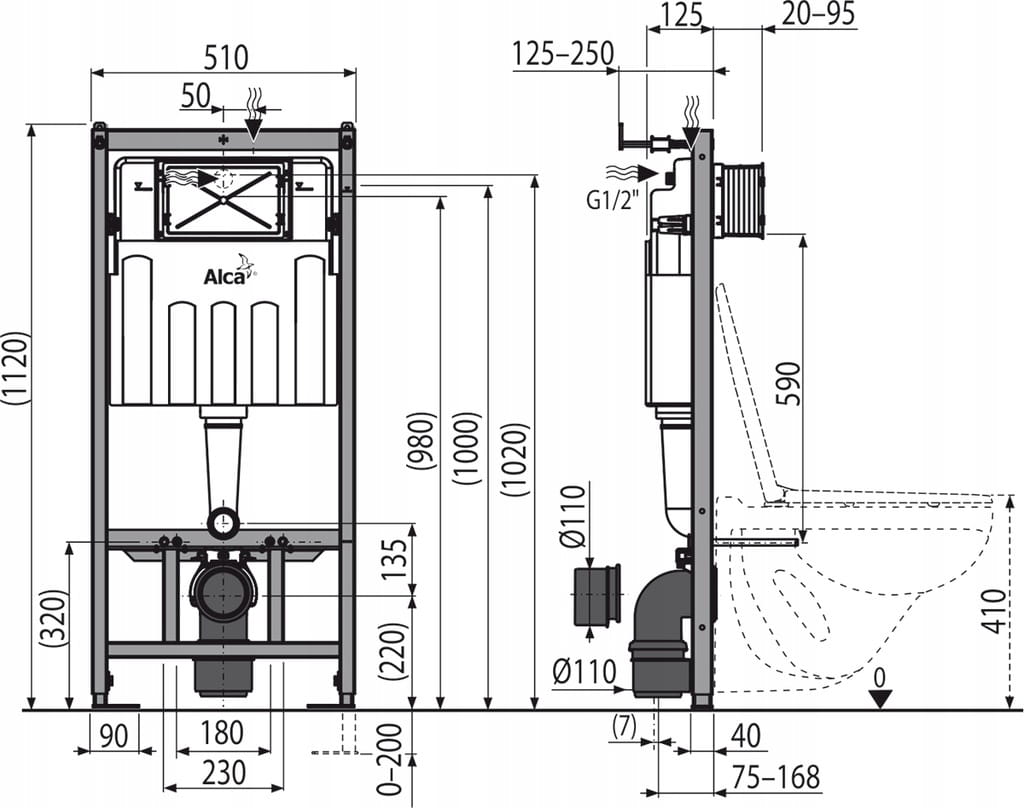

Stelaż podtynkowy AM101/1120 przeznaczony jest do

• muszli wiszących WC,
• posadzek o grubości 0-200 mm,
• do zamontowania wiszącej miski WC o rozstawie śrub mocujących 180 mm lub 230 mm,
• do montażu przed ścianą nośną lub zabudowy w ścianach z karton-gipsu.
• nadaje się do montażu zdalnego sterowania pneumatycznego lub sterowania sensorowego.

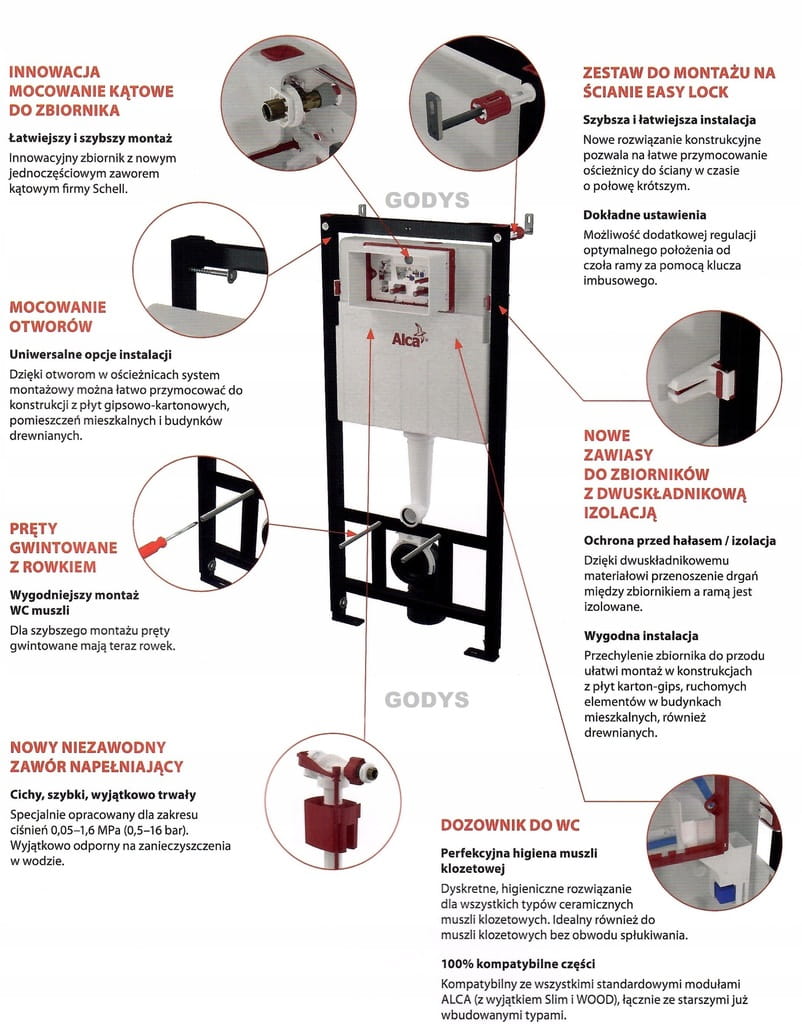

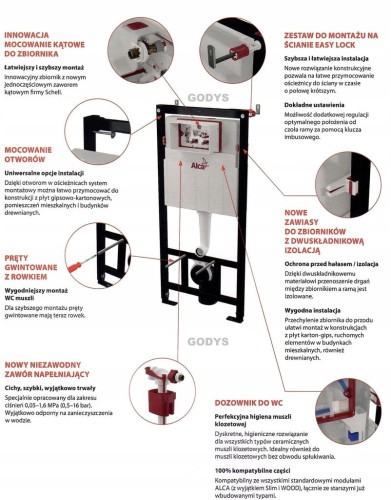

CHARAKTERYSTYKA:

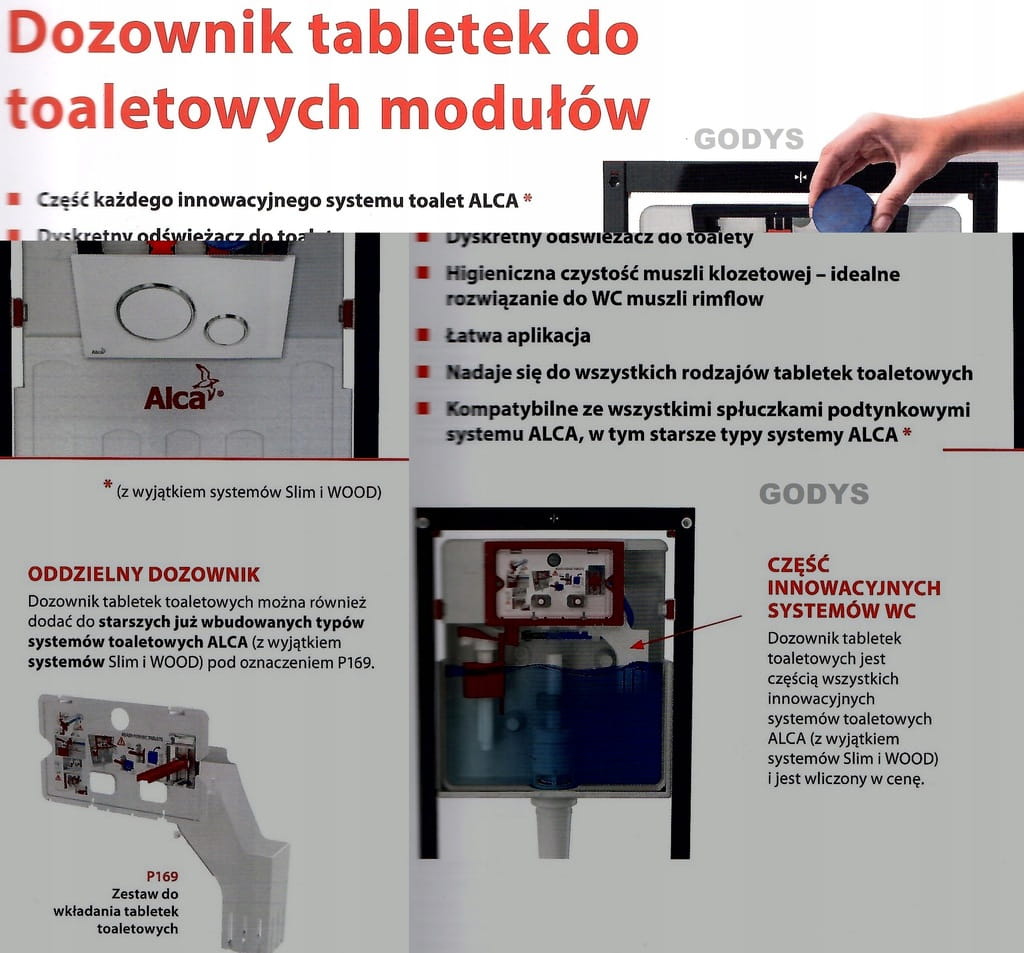

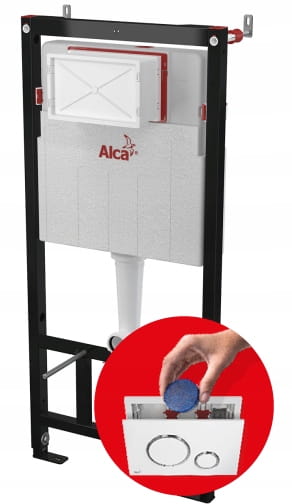

• Zawiera dozownik tabletek WC
• Regulowane nogi kotwiące z hamulcem w zakresie 0-200 mm
• Widoczny znak niwelacji oraz linie centrujące
• Mechanizm przesuwny uchwytu odpływu o ośmiu położeniach w zakresie 0-93 mm
• Zawór kątowy z możliwością podłączenia do instalacji MEPLA
• Budowa ramy pozwala na zakotwiczenie w konstrukcji płyt gipsowo-kartonowych lub do ściany nośnej
• Zainstalowany moduł zakotwiczony do konstrukcji płyt gipsowych i podłogi ma odpowiednią wytrzymałość, nie ma potrzeby stosowania dodatkowych elementów wzmacniających
• Konstrukcja izolacji styropianowej upraszcza zabudowę, zapobiega kondensacji wilgoci na powierzchni zbiornika i tłumi drgania przenoszone ze zbiornika do konstrukcji budynku
• Zestaw do mocowania wspornika z przejściówką DG1 / 2 " do desek z funkcją bidetu
• Podwójne spłukiwanie, niezależnie regulowane z rezerwą higieniczną

• Materiał konstrukcji nośnej: metal malowany proszkowo
• Głębokość montażu regulowana od 20-95 mm
• Głębokość konstrukcji 125mm

• Serwis bez narzędzi
• Doprowadzenie wody z tyłu / z góry
• Zbiornik składa się z jednego elementu, a tym samym zapewnia 100% szczelności
• Pokrywa otworu serwisowego upraszcza montaż i zapobiega przenikaniu wilgoci oraz zanieczyszczeń

DANE TECHNICZNE:

• Podłączenia wody od tyłu lub od góry otworami montażowymi: G1/2 "
• Funkcjonalny zakres ciśnienia wody: 0,05 – 0,8 MPa
• Zalecany zakres ciśnienia: 0,3 – 0,5 MPa
• Duże spłukiwanie: 6 – 9 l
• Małe spłukiwanie: 2,5 – 3,5 l
• Domyślne ustawienie dużego spłukiwania: 6 l
• Domyślne ustawienie małego spłukiwania: 3 l
• Rezerwa higieniczna: 3 l
• Objętość wody w zbiorniku: 9 l
• Test wytrzymałości: 400 kg

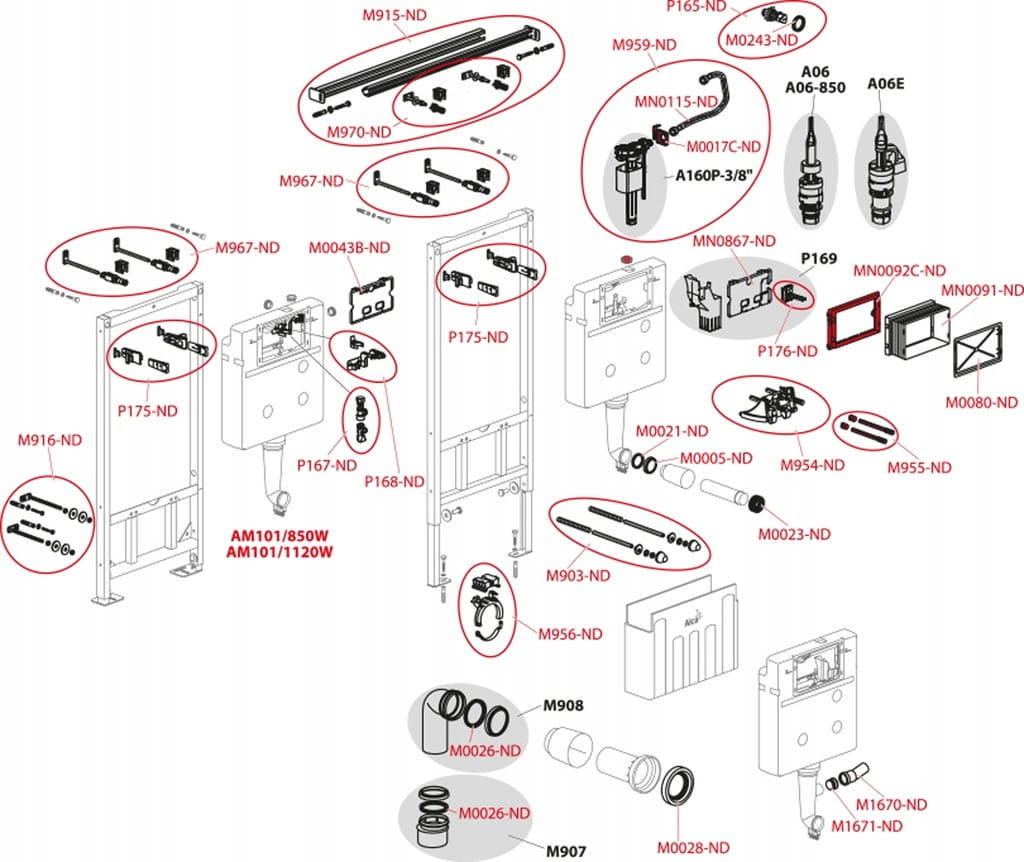

W zestawie otrzymują Państwo:

• Dozownik do tabletek WC
• Zbiornik z zaworem spustowym i napełniającym
• Rama samonośna
• Śrubunek 1/2" przyłącza wody z wbudowanym zaworem kątowym Schell 1/2" –3/8"
• Śruby mechanizmu – 2 szt
• Zestaw mocujący: śruba Ø8×60 – 4 szt, kołek Ø12 – 4 szt
• Elementy mocujące do mocowania bidetu: pręt gwintowany M12 – 2 szt, podkładki 4 szt, nakrętka 2 szt, osłony gwintu 2 szt
• Kolano odpływu HT 90/110 polietylen, PE-HD
• Uszczelka, rura polipropylenowa, karbowana wkładka
• Uszczelka odpływu, rura polipropylenowa, uszczelka rury
• Zestaw zabezpieczeń do ochrony otworów montażowych podczas instalacji systemu
• Pokrywa otworu serwisowego łatwo skracalna
• Zestaw nie zawiera przycisku
